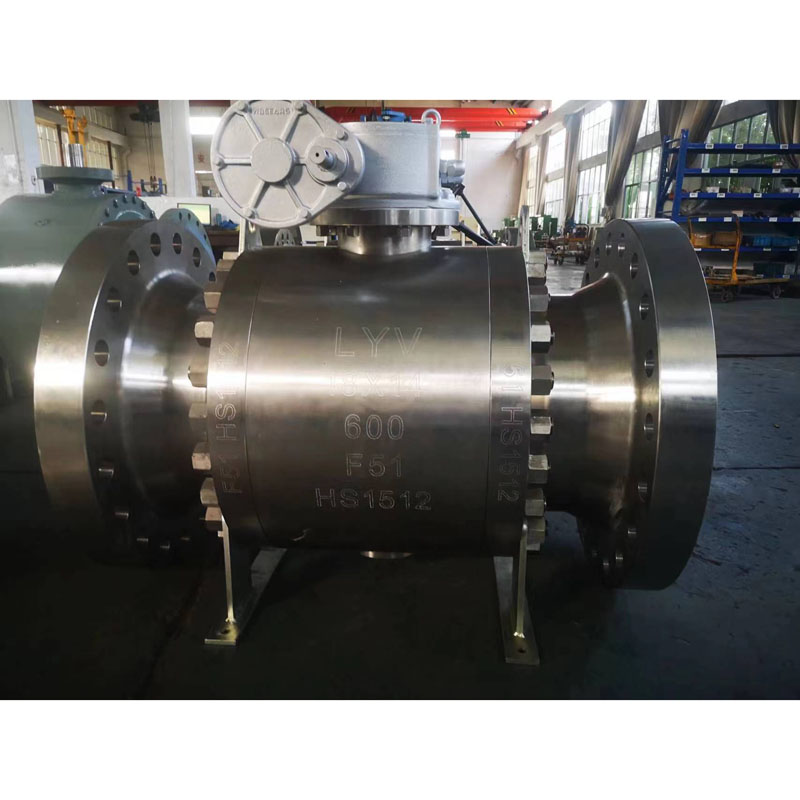

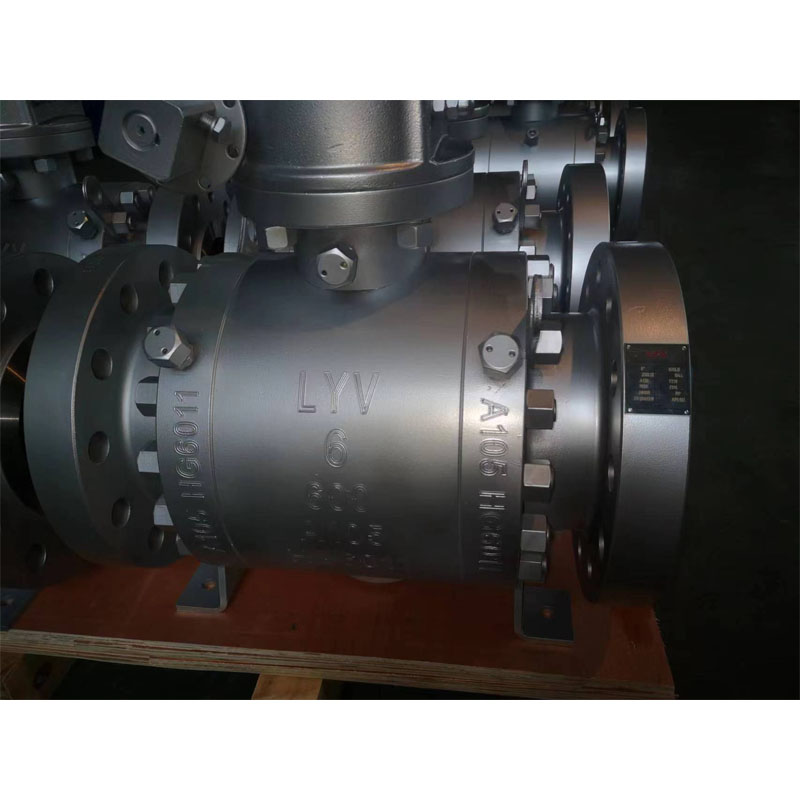

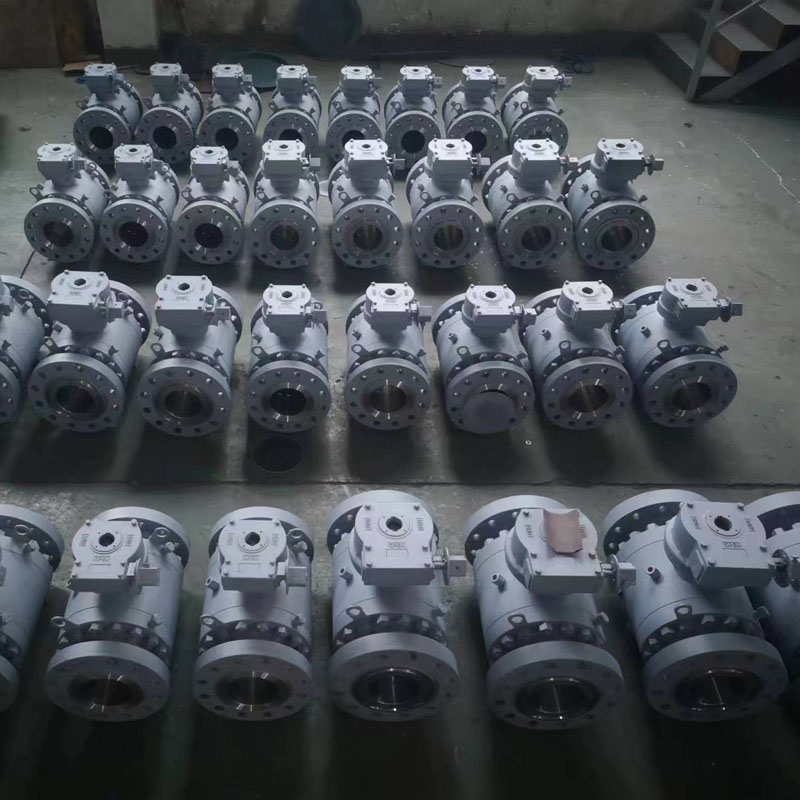

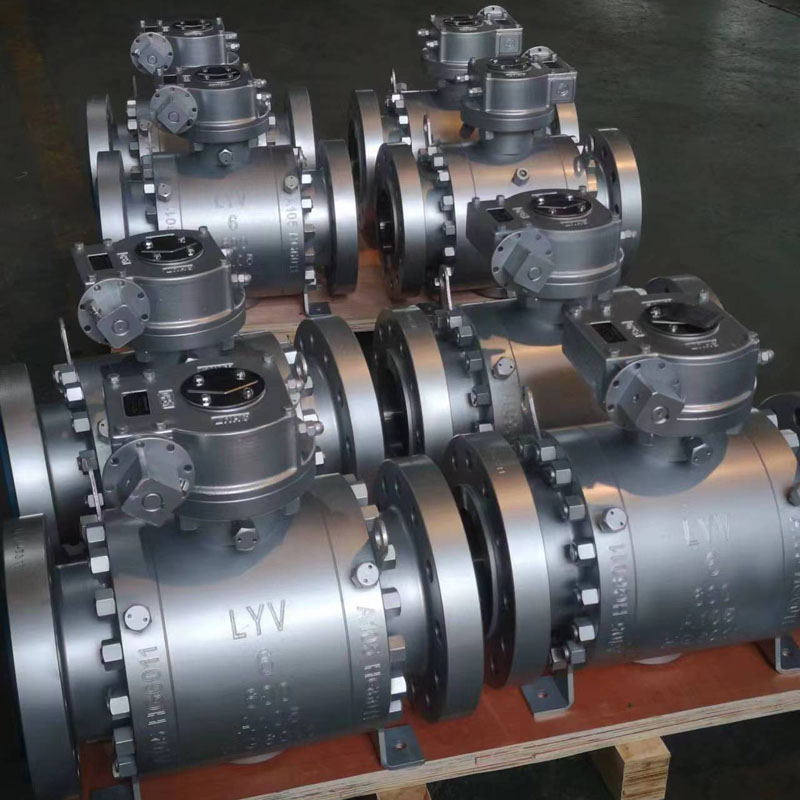

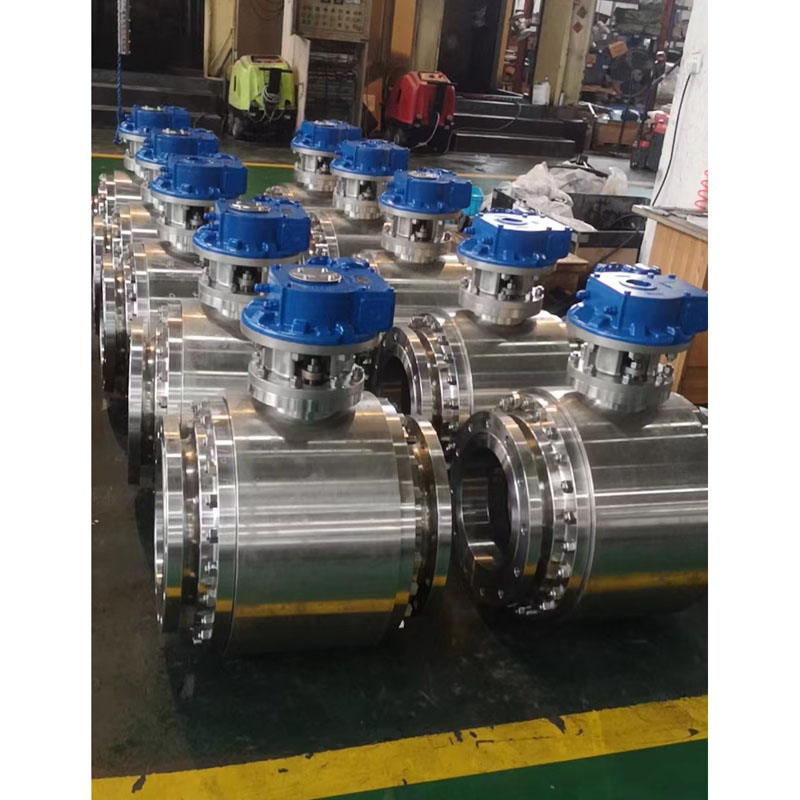

LYV®as excellentissima qualitas fictae trunnionis valvulae globi insidentis magnitudinis ad pressuram ANSI 150lb ad ANSI 1500lb pro diversis generibus operandi postulationem ambiendi. Pretium bonum tibi offerre possumus, si inquisitionem nobis tuam miseris.
Trunnion emissarius valvae fictus designatus est cum duplici stipite et minuendo vel duplici pistonis specie, quae cum systematis injectione sealant instructa pro utroque caule et sedibus ad cavitatem corporis, ita ut ab utroque flumine et amni finibus exhaurire possit, ne sedes vel lacus stipes .
Design & Testing International Standard:
Design Standard : ISO 14313/ ASME B 16.34 /API 6D
Inspectio & Testing Standard : API 598/ API 6D
Ignis Tutus Testing Standard : API 607/API 6FA
LABIUM ad LABIUM Longitudo: ANSI B 16.10 -Short forma / Long exemplaris
Finis Connection : Finis Flanged ad ANSI B 16.5, Butt Weld fines, Stock Weld finit.
Corporis fabrica amplitudo et pressio dolor:
NPS 2 ad 48 (pro ANSI Classis 150LB)
NPS ad 48 (pro ANSI Classis 300LB)
NPS ad 48 (pro ANSI Classis 600LB)
NPS ad 36' (pro 900LB ANSI Classis)
NPS ad 24' (pro ANSI Classis 1500LB)
NPS ad 12 (pro ANSI Classis 2500LB)
or *
DN50 ad DN1200 (pro PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)
DN50 ad DN1200 (pro PN4.0Mpa, PN5.0Mpa)
DN50 ad DN1200 (pro PN6.3Mpa, PN10.0Mpa)
DN50 ad DN900 (pro PN15.0Mpa)
DN50 ad DN600 (pro PN25.0Mpa)
Pipe Bore: plena Bore (FB) / Reduce Bore (RB)
Construction Corpus: Finis Entry
Bonnet / Cover type: Bolted Bonnet / Brief Bonnet
Sedes Type: mollis genus / Hardseal Metal Type
Influunt Directional: Uni-directional/Bi-directional
Service Medium: Naturalis Gas, Oleum, Aqua, Gas oxygonum, etc
Service: SOUR, ISO 15156/ NACE MR0175
Emissio fugitiva: ISO 15848
Pluma: Ignis Salutis consilium
Anti-Static Design
Probatur ex ictu Stem
Duplex scandalum et caeruleum design
ISO 5211 Mounted IPAD
Valvae Operatio: Manual Lever / Worm-Gear / Actuator Operated/ Pneumatica Actuator / Motor Actuator
MOC (Bibliotheca Materialium BOM):
Corpus & Bonnet: ASTM A 105N (Carbon steel)
: ASTM A350 LF2 ( Minimum temp. carbon chalybe )
: ASTM A182 F304 / F316 (SS 304/SS 316)
: ASTM A 182 F304L / F316L
: ASTM A182 F347
: ASTM A182 F51/ F53 /F53 (Duplex Steel)
Solidum Ball : ASTM A105N+ENP/ A105N+TCC
: ASTM A 182 F304 / F316 (SS 304/SS 316)
: ASTM A 182 F304L / F316L (SS 304L/SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/ F53 /F55
Nota: Sedes Metalli Harseal genus pila superficiei curationis: ENP, HCR, WC, welding Ni60/ Ni55
Stem : ASTM A182 F6a
: ASTM A182 F304 / F316 / F304L / F316L
: 17/4 PH
: ASTM A182 F51/ F53/ F55
Metallum Sea Ring: ASTM A105N+ENP/A105N+TCC
: ASTM A 182 F304 / F316 (SS 304/SS 316)
: ASTM A 182 F304L / F316L (SS 304L/SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/ F53 /F55
Nota: Sedes Metalli Harseal genus Curationis Sedes Ringonis Superficies: ENP, HCR, WC, Welding Ni60/ Ni55
Sedes signantes : PTFE Virginum / 25% vitrum repletum PTFE â GFT / carbonis repletum PTFE â CFT.
: PEEK / Delrin / Grafoil â Graphite Ring
Gland sarcina : PTFE Virginum / 25% vitrum repletum PTFE â GFT / carbonis repletum PTFE â CFT.
: Grafoil â Graphite Ring
What is a Trunnion Mounted Ball Valve?
Valvae pilae trunnion elevatae est valvae quarterii flexurae quae medium fluentem in tibicinis sistit adiuvat. Unicum trunnionis valvae pilae conscendit, est eius orbis in figura rotunda vel sphaerica in centro posita. Hoc revolventis servat vel incipere fluxus prohibere.
