LYV®, fabrica valvae industrialis professionalis, suum induxit

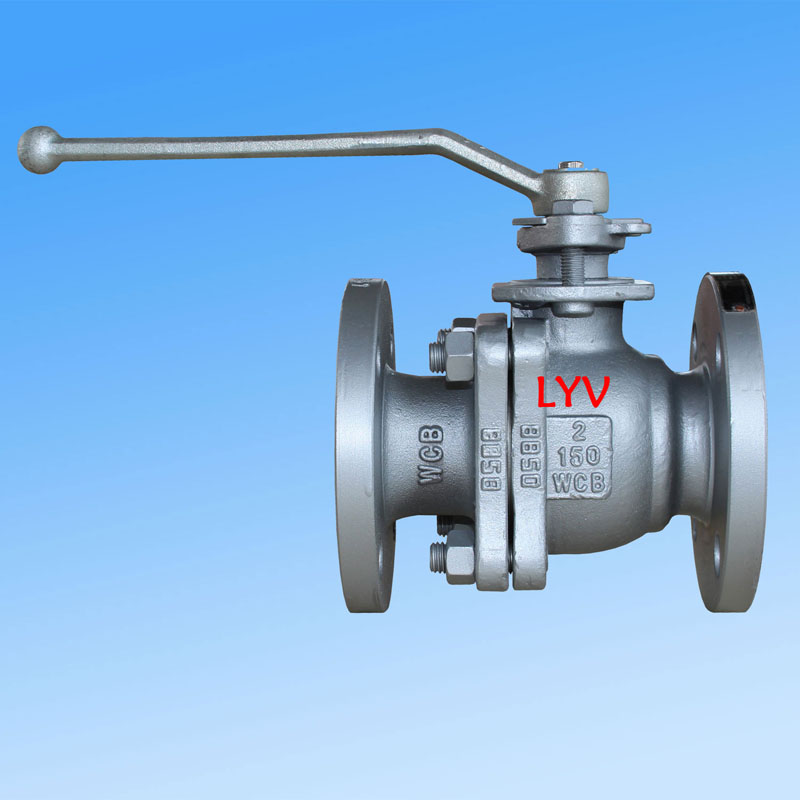

2‑Piece Floating Ball Valveunum e lateberrimis valvae generibus in limbis industrialibus systematibus adhibitis. Societas valvulas exportat ad mercatus inter Septentrionalem Americam, Asiam Australem, Russiam, et Orientem Medium. Cum CNC machinis machinis et vis laboris perita, LYV® capacitas productionis annui excedens 50.000 valvularum habet, sustinens tam vexillum quam consuetudinem requisita.
Design and Construction
The 2-piece fluitans pila valvae notas a split-body construction with a float ball design. Hoc est secundum machinatumISO 17292, API 608, et API 6Dsigna. Plectrum praesto est in plena portatione (FB) vel figurarum (RB) imminutarum, cum fine ingressu corporis constructionis. Optiones Bonnet includunt mitram obseratam vel mitram extensam, et typi sedis offeruntur in molli sede vel variantibus metalli duris sigilli. Directio fluere potest unidirectionale vel bi‑directionale, flexibilitatem praebens diversis processibus requisitis.
Magnitudine et Impetus dolor
| Pressura Classis |
Magnitudo dolor (NPS) |
Magnitudo dolor (DN) |
| ANSI Classis 150LB |
1/2"-10" |
DN15 - DN250 |
| ANSI Classis 300LB |
1/2"- 8" |
DN15 - DN200 |
| ANSI Classis 600LB |
1/2"-4" |
DN15 - DN100 |
Nota:Pro PN ratings, valvae PN0.6, PN1.6, PN2.0, PN2.5 usque ad DN250; PN4.0 et PN5.0 usque ad DN200; PN6.3 et PN10.0 usque ad DN100.
Design and Testing Standards
| Latin Category |
Reference Standard |
|
Design Standard
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspectionis & Testis
|
API 598 / API 6D |
|
Ignis Tutus Testis
|
API 607 / API 6FA |
|
Flange‑to‑Flange Longitudo
|
ANSI B16.10 - Brevis forma / Long exemplaris |
|
Finis Contrahentes
|
Flanged (ANSI B16.5), Butt Weld, Socket Weld |
Key Features
-
Firetutus Design– prosequitur API 607 / API 6FA
-
AntiStatic Design- dissipat stabilis crimen ad operationem tutum
-
Probatur ex ictu Stem- prohibet derivantur ejectio cogente
-
Service Medium- gas naturale, oleum, aqua, oxygenium, et alii humores industriales
-
Acidum Service- obsequentem ISO 15156 / NACE MR0175
-
Valvae Operatio- vectis manualis, calces vermis, actus pneumaticus, actus electricus
Materiae Constructionis (BOM)
Corpus & Bonnet
| Materia Gradus |
Descriptio |
| ASTM A216 GR. WCB / A105N |
Carbon chalybe |
| ASTM A352 LCB / LCC / A350 LF2 |
Humilis caliditas carbonis chalybe |
| ASTM A351 GR. CF8/CF8M |
SS 304/SS 316 (Steel Steel) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L/SS 316L. |
| ASTM A351 Gr. CF8C |
Diver |
| ASTM A890 4A/5A / 6A |
Duplex Steel |
Solidum Ball
| Materia Gradus |
Descriptio |
| A105N + ENP / A105N + TCC |
Carbon ferro cum electroless nickel plating / tungsten carbide coating |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS |
| ASTM A182 F347 |
Diver |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex Steel |
Nota pro Hard‑Seal Metal Sedes:Pila treatments superficiei includunt ENP, HCR, WC, et glutino Ni60 / Ni55.
Stem
| Materia Gradus |
Descriptio |
| ASTM A182 F6a |
Martensitic immaculatam ferro |
| ASTM A182 F304 / F316 / F304L / F316L |
Diver |
| 17‑4 PH |
Praecipitatio, obduratio immaculata ferro |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex Steel |
Sedes, Corpus Sigilla & Gland Packing
| Materia |
Applicationem |
| PTFE Virgin |
Sedes / Corpus Sigillum / Gland sarcina |
| 25% vitrum repletum PTFE (GFT) |
Sedes / Corpus Sigillum / Gland sarcina |
| Carbon impleta PTFE (CFT) |
Sedes / Corpus Sigillum / Gland sarcina |
| PEEK / Delrin |
Sedes / Sigillum Corpus |
| Grafoil (Graphite Ring) |
Sedes / Corpus Sigillum / Gland sarcina |
Applicationem et ipsum
Valvae pilae fluitantis 2-partis apta est ad amplis applicationibus industrialium inclusis oleum et gas, petrochemicum, generationis potentiae, aquarum curationem, et systemata pipelina. Praesto est cum flanged, petat pugillo, vel nervum pugillo nexus finiendi, et operari potest manually vel cum actuatoribus automatis. LYV® plenam post venditiones sustentationem et opportunam traditionem praebet, suis peritis machinationibus et iunctionibus productionis subnixum.
Nota:Consuetudo enim compositiones materiales, pressurae aestimationes vel actus figurationes, pete LYV® directe contactum cum specificationibus tuis.
